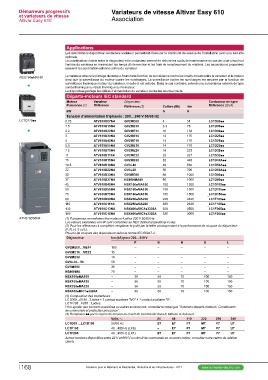

Démarreurs progressifs Variateurs de vitesse Altivar Easy 610
et variateurs de vitesse Association
Altivar Easy 610

Applications

Les associations disjoncteur-contacteur-variateur permettent d’assurer la continuité de service de l’installation avec une sécurité
optimale.
La coordination choisie entre le disjoncteur et le contacteur permet de réduire les coûts de maintenance en cas de court-circuit sur
l’entrée du variateur en minimisant les temps d’intervention et les frais de remplacement du matériel. Les associations proposées
assurent la coordination selon le calibre du variateur.

NSX160pMA150 Le variateur assure le pilotage du moteur, fournit une fonction de surveillance contre les courts-circuits entre le variateur et le moteur
LC1D115pp ainsi que la surveillance du moteur contre les surcharges. La surveillance contre les surcharges est assurée par la fonction de
surveillance thermique moteur du variateur, si celle-ci est activée. Dans le cas contraire, prévoir une surveillance externe de type
ATV610D55N4 sonde thermique ou relais thermique sur le moteur.
Le disjoncteur protège les câbles d’alimentation du variateur contre les courts-circuits.

Départs-moteurs IEC standard
Disjoncteur
Moteur Variateur Référence (2) Calibre (Ith) Irm Contacteur de ligne
Puissance (1) Référence Référence (3) (4)

kW A A

Tension d’alimentation triphasée : 200…240 V 50/60 Hz

0.75 ATV610U07N4 GV2ME08 4 51 LC1D09pp

1.5 ATV610U15N4 GV2ME10 6.3 78 LC1D09pp

2.2 ATV610U22N4 GV2ME14 10 138 LC1D09pp

3 ATV610U30N4 GV2ME16 14 170 LC1D25pp

4 ATV610U40N4 GV2ME16 14 170 LC1D25pp

5.5 ATV610U55N4 GV2ME16 14 170 LC1D25pp

7.5 ATV610U75N4 GV2ME20 18 223 LC1D32pp

11 ATV610D11N4 GV2ME22 25 327 LC1D32pp

15 ATV610D15N4 GV2ME32 32 448 LC1D40App

18.5 ATV610D18N4 GV3L40 40 560 LC1D50App

22 ATV610D22N4 GV3L50 50 700 LC1D50App

30 ATV610D30N4 GV3ME80 80 1000 LC1D80pp

37 ATV610D37N4 NS80HMA80 80 1000 LC1D80pp

45 ATV610D45N4 NSX100pMA100 100 1300 LC1D115pp

55 ATV610D55N4 NSX160pMA150 150 1500 LC1D115pp

75 ATV610D75N4 NSX160pMA150 150 1500 LC1D150pp

90 ATV610D90N4 NSX250pMA220 220 2420 LC1F185pp

110 ATV610C11N4 NSX250pMA220 220 2420 LC1F185pp

132 ATV610C13N4 NSX400pMIC1p3320A 320 3500 LC1F265pp

160 ATV610C16N4 NSX400pMIC1p3320A 320 4000 LC1F265pp

(1) Puissances normalisées des moteurs 4 pôles 230 V 50/60 Hz.
Les valeurs exprimées en HP sont conformes au NEC (National Electrical Code).
(2) Pour les références à compléter, remplacer le point par la lettre correspondant à la performance de coupure du disjoncteur
(F, N, H, S ou L).
Pouvoir de coupure des disjoncteurs selon la norme IEC 60947-2 :

Disjoncteur Icu (kA) pour 200…240 V

F NHSL

GV2ME08…ME14 100 – – – – –

GV2ME16…ME22 15 – – – – –

GV2ME32 10 – – – – –

GV3L40…50 50 – – – – –

GV3ME80 30 – – – – –

NS80HMA 70 – – – – –

NSX100pMA100 – 36 50 70 100 150

NSX160pMA150 – 36 50 70 100 150

NSX250pMA220 – 36 50 70 100 150

NSX400pMIC1p3320A – 36 50 70 100 150

(3) Composition des contacteurs :
LC1D09...D150 : 3 pôles + 1 contact auxiliaire “NO” + 1 contact auxiliaire “O”.
LC1F185...F265 : 3 pôles.
Pour ajouter des contacts auxiliaires ou autres accessoires, consulter le catalogue “Solutions départs-moteurs. Constituants
de commande et protection puissance”.
(4) Remplacer pp par le repère de tension du circuit de commande dans le tableau ci-dessous :

Volts a 24 48 110 220 230 240

LC1D09 …LC1D150 50/60 Hz B7 E7 F7 M7 P7 U7

LC1F185 40...400 Hz (LX9) – E7 F7 M7 P7 U7

LC1F265 40...400 Hz (LX1) B7 E7 F7 M7 P7 U7

Autres tensions disponibles entre 24 V et 660 V ou circuit de commande en courant continu, consulter notre centre de relation
clients.

I168 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
