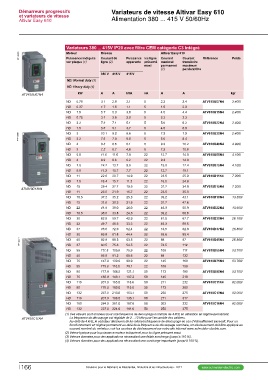

P. 938
Démarreurs progressifs Variateurs de vitesse Altivar Easy 610
et variateurs de vitesse Alimentation 380 ... 415 V 50/60Hz
Altivar Easy 610
Variateurs 380 ... 415V IP20 avec filtre CEM catégorie C3 intégré
PF142200 Moteur Réseau Altivar Easy 610
Puissance indiquée Courant de Puissance Icc ligne Courant Courant Référence Poids
sur plaque (1) ligne (2) apparente présumé maximal kg/
permanent transitoire
maxi (1)
maximum
pendant 60 s
380 V 415 V 415 V
ND: Normal duty (3)
HD: Heavy duty (4)
ATV610U07N4 kW A A kVA kA A A
ATV610D18N4
ATV610C11N4 ND 0.75 3.1 2.9 2.1 5 2.2 2.4 ATV610U07N4 2.400/
HD 0.37 1.7 1.5 1.1 5 1.5 2.3
ND 1.5 5.7 5.3 3.8 5 4.0 4.4 ATV610U15N4 2.400/
HD 0.75 3.1 2.8 2.0 5 2.2 3.3
ND 2.2 7.8 7.1 5.1 5 5.6 6.2 ATV610U22N4 2.400/
HD 1.5 5.6 5.1 3.7 5 4.0 6.0
PF142209 ND 3 10.1 9.2 6.6 5 7.2 7.9 ATV610U30N4 2.400/
HD 2.2 7.6 7.0 5.0 5 5.6 8.4
ND 4 8.8 8.5 6.1 5 9.3 10.2 ATV610U40N4 4.000/
HD 3 7.2 6.7 4.8 5 7.2 10.8
ND 5.5 11.6 11.0 7.9 22 12.7 14.0 ATV610U55N4 4.100/
HD 4 8.9 8.6 6.2 22 9.3 14.0
ND 7.5 14.7 13.7 9.9 22 15.8 17.4 ATV610U75N4 4.100/
HD 5.5 11.3 10.7 7.7 22 12.7 19.1
ND 11 22.0 20.7 14.9 22 23.5 25.9 ATV610D11N4 7.200/
HD 7.5 16.4 15.7 11.3 22 16.5 24.8
ND 15 29.4 27.7 19.9 22 31.7 34.9 ATV610D15N4 7.200/
HD 11 23.0 21.9 15.7 22 23.5 35.3
ND 18.5 37.2 35.2 25.3 22 39.2 43.1 ATV610D18N4 13.300/
HD 15 31.6 30.3 21.8 22 31.7 47.6
ND 22 41.9 39.0 28.0 22 46.3 50.9 ATV610D22N4 13.900/
HD 18.5 36.0 33.8 24.3 22 39.2 58.8
ND 30 62.5 59.7 42.9 22 61.5 67.7 ATV610D30N4 26.100/
HD 22 49.7 46.3 33.3 22 46.3 69.5
ND 37 76.6 72.9 52.4 22 74.5 82.0 ATV610D37N4 26.800/
HD 30 65.8 61.8 44.4 22 59.6 89.4
PF142217 ND 45 92.9 88.3 63.5 22 88 97 ATV610D45N4 26.800/
HD 37 80.5 75.8 54.5 22 74.5 112
ND 55 111.5 105.6 75.9 22 106 117 ATV610D55N4 53.700/
HD 45 95.9 91.2 65.6 22 88 132
ND 75 147.9 139.0 99.9 22 145 160 ATV610D75N4 53.700/
HD 55 115.8 110.0 79.1 22 106 159
ND 90 177.8 168.5 121.1 50 173 190 ATV610D90N4 53.700/
HD 75 155.8 149.1 107.2 50 145 218
ND 110 201.0 165.0 118.6 50 211 232 ATV610C11N4 82.000/
HD 90 170.0 160.0 115.0 50 173 260
ND 132 237.0 213.0 153.1 50 250 275 ATV610C13N4 82.000/
HD 110 201.0 188.0 135.1 50 211 317
ND 160 284.0 261.0 187.6 50 302 332 ATV610C16N4 82.000/
HD 132 237.0 224.0 161.0 50 250 375
(1) Ces valeurs sont données pour une fréquence de découpage nominale de 4 kHz en utilisation en régime permanent.
La fréquence de découpage est réglable de 2…12 kHz pour l’ensemble des calibres.
Au-delà de 4 kHz, le variateur diminuera de lui-même la fréquence de découpage en cas d’échauffement excessif. Pour un
fonctionnement en régime permanent au-delà de la fréquence de découpage nominale, un déclassement doit être appliqué au
courant nominal du variateur, voir les courbes de déclassement sur notre site internet www.schneider-electric.com.
(2) Valeur typique pour la puissance moteur indiquée et pour Icc ligne présumé maxi.
(3) Valeurs données pour des applications nécessitant une faible surcharge (jusqu’à 110 %).
(4) Valeurs données pour des applications nécessitant une surcharge importante (jusqu’à 150 %).
