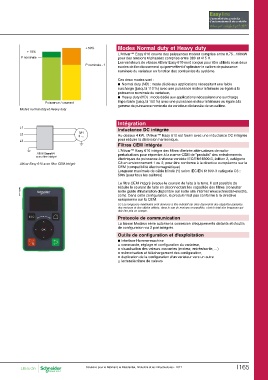

+ 10% + 50% Modes Normal duty et Heavy duty
P nominale P nominale - 1
L'Altivar™ Easy 610 couvre des puissances moteur comprise entre 0,75...160kW
Puissance / courrant pour des tensions triphasées comprise entre 380 et 415 V.
Modes normal duty et Heavy duty Les variateurs de vitesse Altivar Easy 610 sont conçus pour être utilisés sous deux
modes de fonctionnement qui permettent d'optimiser le calibre de puissance
L1 nominale du variateur en fonction des contraintes du système.

L2 M1 Ces deux modes sont :
3 bb Normal duty (ND) : mode dédié aux applications nécessitant une faible
surcharge (jusqu'à 110 %) avec une puissance moteur inférieure ou égale à la
L3 puissance nominale du variateur,
bb Heavy duty (HD) : mode dédié aux applications nécessitant une surcharge
ATV610pppN4 importante (jusqu'à 150 %) avec une puissance moteur inférieure ou égale à la
avec filtre intégré gamme de puissance nominale du variateur déclassée de un calibre.
Altivar Easy 610 avec filtre CEM intégré
Intégration
PF142246
Inductance DC intégrée

Au-dessus 4 kW, l'Altivar™ Easy 610 est fourni avec une inductance DC intégrée
pour réduire la distorsion harmonique.

Filtres CEM intégrés

L'Altivar™ Easy 610 intègre des filtres d'entrée atténuateurs de radio-
perturbations pour répondre à la norme CEM de "produits" des entraînements
électriques de puissance à vitesse variable IEC/EN61800-3, édition 2, catégorie
C3 en environnement 1 ou 2, pour être conforme à la directive européenne sur la
CEM (compatibilité électromagnétique)
Longueur maximale de câble blindé (1) selon IEC/EN 61800-3 catégorie C3 :
50m (pour tous les calibres)

Le filtre CEM intégré évacue le courant de fuite à la terre. Il est possible de
réduire le courant de fuite en déconnectant les capacités des filtres (consulter
notre guide d'installation disponible sur notre site internet www.schneider-electric.
com). Dans cette configuration, le produit n'est pas conforme à la directive
européenne sur la CEM.

(1) Les longueurs maximales sont données à titre indicatif car elles dépendent des capacités parasites
des moteurs et des câbles utilisés. dans le cas de moteurs en parallèle, c'est le total des longueurs qui
doit être pris en compte.

Protocole de communication

La liaison Modbus série autorise la connexion d'équipements distants et d'outils
de configuration via 2 port intégrés.

Outils de configuration et d'exploitation

b Interface Homme-machine
v commande, réglage et configuration du variateur,
v visualisation des valeurs courantes (moteur, entrée/sortie, ...)
v mémorisation et téléchargement des configuration,
v duplication de la configuration d'un variateur vers un autre
v lecture/écriture de valeurs
