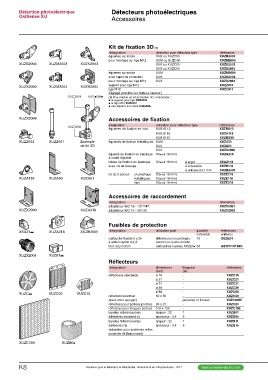

Page 984 - catalogue général SE 2017 (web flip book)

Détection photoélectrique Détecteurs photoélectriques
OsiSense XU Accessoires

Kit de fixation 3D (1) références
désignation utilisation pour détecteur type XUZB2003
équerres sur rotule XUB ou XUZC50 XUZM2003
XUZK2003
XUZB2003 XUZM2003 XUZK2003 pour montage sur tige M12 XUM ou XUZC50 XUZX2003
XUZX2003 XUZM2004
XUZX2004 XUK ou XUZC50 XUZK2004
XUZ2003 XUZX2004
XUX ou XUZC50 XUZ2003
XUZA118 XUZ2001
XUZX2000 équerres sur rotule XUM
XSAZ1ii
XUZX2001 avec capot de protection XUK

XUZCii pour montage sur tige M12 XUX

XUZC100 XUZM2004 XUZK2004 support pour tige M12 -

tige M12 -
(réglage possible sur toute la hauteur)
XUZ 2001 XUZ 200
(1) Pour réaliser un kit de fixation 3D, commander :
@ le support pour tige XUZ2003
@ la tige M12 XUZ2001
@ une équerre sur rotule XUZi200i.

Accessoires de fixation
désignation utilisation pour détecteur type références
XUZ 2003 équerres de fixation en inox XUB Ø 12 XSZBS12

XUZ2001 Exemple XUB Ø 18 XUZA118
de kit 3D XUB Ø 30 XSZBS30
XUZA50
équerres de fixation métalliques XUM XUZA51
XUK XUZX2000
XUX XUZA218
équerre de fixation en plastique XUi (ø 18 mm)
à rotule réglable XSAZ118
brides de fixation en plastique XUi (ø 18 mm) à ergot XSZB118
XUZB2005
avec vis de blocage à indexation XSZE218
à entraxe 24,1 mm XSZE118
XSZE318

XUZA50 XUZA51 lot de 2 écrous en plastique XUi (ø 18 mm)

métalliques XUi (ø 18 mm)

inox XUi (ø 18 mm)

XUZA318 Accessoires de raccordement références
XUZX2001
désignation XUZX2002
adaptateur ISO 16 - 1/2" NPT
adaptateur ISO 16 - ISO 20

Fusibles de protection
désignation utilisation pour quantité références
XUZA218 XUZB2005 indivisible unitaires

cartouche fusible 5 x 20 détecteurs non protégés 10 XUZE04
à action rapide 0,4 A contre les courts-circuits

bloc de jonction cartouches fusibles XUZE0i 50 AB1FU10135U

XSZB1ii

Réflecteurs longueur références
désignation dimensions
(mm) (m)

réflecteurs standards ø 16 - XUZC16

ø 21 - XUZC21

ø 31 - XUZC31

ø 39 - XUZC39

XUZC50 XUZC24 ø 80 - XUZC80

réflecteur universel 50 x 50 - XUZC50

(sans zone aveugle) précision et finesse XUZC50HP

réflecteur pour portées proches 24 x 21 - XUZC24

réflecteur pour longues portées 100 x 100 - XUZC100

bandes réfléchissantes largeur : 22 1 XUZB01

adhésives standard (1) épaisseur : 0,4 5 XUZB05

bandes réfléchissantes largeur : 22 1 XUZB11
adhésives (1) épaisseur : 0,4 5 XUZB15
(adaptées pour systèmes reflex
polarisés et Osiconcept)

XUZB0i

K8 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
