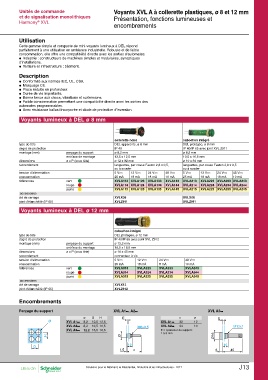

Unités de commande Voyants XVL A à collerette plastiques, ø 8 et 12 mm
et de signalisation monolithiques Présentation, fonctions lumineuses et
Harmony® XVL encombrements

Utilisation

Cette gamme simple et compacte de mini-voyants lumineux à DEL répond
parfaitement à une utilisation en ambiance industrielle. Robuste et de faible
consommation, elle offre une compatibilité directe avec les sorties d'automates.
@@ industrie : constructeurs de machines simples et modulaires, synoptiques
d'installations.
@@ tertiaire et infrastructure : bâtiment.

Description

@@ conformité aux normes IEC, UL, CSA.
@@ marquage CE.
@@ place réduite en profondeur.
@@ durée de vie importante.
@@ bonne tenue aux chocs, vibrations et surtensions.
@@ faible consommation permettant une compatibilité directe avec les sorties des
automates programmables.
@@ avec résistance ballast incorporée et diode de protection d'inversion.

Voyants lumineux à DEL ø 8 mm

collerette noire cabochon intégré

type de tête DEL apparente, ø 8 mm DEL protégée, ø 8 mm

degré de protection IP 40 IP 40/IP 65 avec joint XVL Z911

montage (mm) perçage du support ø 8,2 mm ø 8,2 mm

entr’axe de montage 12,5 x 12,5 mm 10,5 x 10,5 mm

dimensions ø x P (sous tête) ø 12 x 32 mm ø 10 x 34 mm

raccordement languettes, par cosse Faston 2,8 x 0,5, languettes, par cosse Faston 2,8 x 0,5
ou à souder ou à souder
tension d'alimentation 5 Va 12 Va 24 Va 48 Va 5 Va 12 Va 24 Va 48 Va

consommation 25 mA 18 mA 18 mA 10 mA 25 mA 18 mA 18 mA 10 mA

références vert XVLA113 XVLA123 XVLA133 XVLA143 XVLA213 XVLA223 XVLA233 XVLA243

rouge XVLA114 XVLA124 XVLA134 XVLA144 XVLA214 XVLA224 XVLA234 XVLA244

jaune XVLA115 XVLA125 XVLA135 XVLA145 XVLA215 XVLA225 XVLA235 XVLA245

accessoires

clé de serrage XVLX08 XVLX08
XVLZ911
joint d'étanchéité (IP 65) XVLZ911

Voyants lumineux à DEL ø 12 mm

cabochon intégré

type de tête DEL protégée, ø 12 mm

degré de protection IP 40/IP 65 avec joint XVL Z912

montage (mm) perçage du support ø 12,2 mm

entr’axe de montage 16,5 x 16,5 mm

dimensions ø x P (sous tête) ø 16 x 45 mm

raccordement connecteur à vis12 Va 24 Va 48 Va
tension d'alimentation 5 Va 10 mA
XVLA343
consommation 25 mA 18 mA 8 mA XVLA344
XVLA345
références vert XVLA313 XVLA323 XVLA333

rouge XVLA314 XVLA324 XVLA334

jaune XVLA315 XVLA325 XVLA335

accessoires

clé de serrage XVLX12

joint d'étanchéité (IP 65) XVLZ912

Encombrements

Perçage du support ø G H XVL A1ii, A2ii c ø XVL A3ii
Ø XVL A1ii 8,2 12,5 12,5 E XVL A1ii 32 12 E
XVL A2ii 8,2 10,5 10,5 XVL A2ii 34 10
XVL A3ii 12,2 16,5 16,5 M8x0,5 M12x1
E = épaisseur du support :
1 à 8 mm
H
Ø
Ø16

G 12 10
1,5 c 6 45
