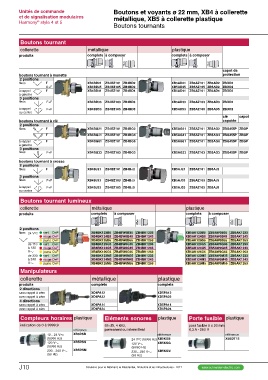

P. 956
Unités de commande Boutons et voyants ø 22 mm, XB4 à collerette
et de signalisation modulaires métallique, XB5 à collerette plastique
Harmony® style 4 et 5 Boutons tournants
Boutons tournant métallique plastique
collerette complets à composer complets à composer
produits
boutons tournant à manette capot de
2 positions protection
fixes F XB4BD21 ZB4BZ101 ZB4BD2 XB5AD21 ZB5AZ101 ZB5AD2 ZBDD2
XB4BD25 ZB4BZ105 ZB4BD2 XB5AD25 ZB5AZ105 ZB5AD2 ZBDD2
à rappel O+F XB4BD41 ZB4BZ101 ZB4BD4 XB5AD41 ZB5AZ101 ZB5AD4 ZBDD2
F
à gauche XB4BD33 ZB4BZ103 ZB4BD3 XB5AD33 ZB5AZ103 ZB5AD3 ZBDD2
3 positions XB4BD53 ZB4BZ103 ZB4BD5 XB5AD53 ZB5AZ103 ZB5AD5 ZBDD2
fixes F+F
XB4BG21 ZB4BZ101 ZB4BG2 clé capot
à rappel F+F XB4BG41 ZB4BZ101 ZB4BG4 capotée
au centre XB4BG61 ZB4BZ101 ZB4BG6 XB5AG21 ZB5AZ101 ZB5AG2 ZBG455P ZBGP
XB5AG41 ZB5AZ101 ZB5AG4 ZBG455P ZBGP
boutons tournant à clé XB4BG33 ZB4BZ103 ZB4BG3 XB5AG61 ZB5AZ101 ZB5AG6 ZBG455P ZBGP
2 positions
fixes F XB5AG33 ZB5AZ103 ZB5AG3 ZBG455P ZBGP
F XB5AJ21 ZB5AZ101 ZB5AJ2
à rappel F XB5AJ33 ZB5AZ103 ZB5AJ3
à gauche F+F XB5AJ53 ZB5AZ103 ZB5AJ5
3 positions
fixes plastique
boutons tournant à crosse complets à composer
2 positions
fixes F XB4BJ21 ZB4BZ101 ZB4BJ2
3 positions F+F XB4BJ33 ZB4BZ103 ZB4BJ3
fixes XB4BJ53 ZB4BZ103 ZB4BJ5
à rappel F+F
au centre
Boutons tournant lumineux
collerette métallique
produits complets à composer
2 positions vert O+F XB4BK123B5 ZB4BW0B35 ZB4BK1233 XB5AK123B5 ZB5AW0B35 ZB5AK1233
fixes 24 Vz rouge O+F XB4BK124B5 ZB4BW0B45 ZB4BK1243 XB5AK124B5 ZB5AW0B45 ZB5AK1243
jaune O+F XB4BK125B5 ZB4BW0B55 ZB4BK1253 XB5AK125B5 ZB5AW0B55 ZB5AK1253
de 110 vert O+F XB4BK123G5 ZB4BW0G35 ZB4BK1233 XB5AK123G5 ZB5AW0G35 ZB5AK1233
à 120 rouge O+F XB4BK124G5 ZB4BW0G45 ZB4BK1243 XB5AK124G5 ZB5AW0G45 ZB5AK1243
Va jaune O+F XB4BK125G5 ZB4BW0G55 ZB4BK1253 XB5AK125G5 ZB5AW0G55 ZB5AK1253
de 230 vert O+F XB4BK123M5 ZB4BW0M35 ZB4BK1233 XB5AK123M5 ZB5AW0M35 ZB5AK1233
à 240 rouge O+F XB4BK124M5 ZB4BW0M45 ZB4BK1243 XB5AK124M5 ZB5AW0M45 ZB5AK1243
Va jaune O+F XB4BK125M5 ZB4BW0M55 ZB4BK1253 XB5AK125M5 ZB5AW0M55 ZB5AK1253
Manipulateurs métallique plastique
collerette complets complets
produits XD4PA12 XD5PA12
2 directions XD4PA22 XD5PA22
sans rappel à zéro
avec rappel à zéro XD4PA14 XD5PA14
4 directions XD4PA24 XD5PA24
sans rappel à zéro
avec rappel à zéro
Compteurs horaires plastique Eléments sonores plastique Porte fusible plastique
indication de 0 à 9999,9 référence 85 dB, 4 kHz, pour fusible 5 x 20 mm
12…24 Vz XB5DSB permanent ou intermittent 6,3 A - 250 V
(50/60 Hz)
120 Va XB5DSG référence référence
(50/60 Hz) XB5DT1S
230…240 Va XB5DSM 24 Vz (50/60 Hz) XB5KSB
(50 Hz) 120 Va XB5KSG
(50/60 Hz)
230…240 Va XB5KSM
(50 Hz)
J10 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
