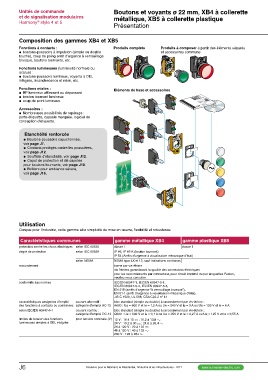

Unités de commande Boutons et voyants ø 22 mm, XB4 à collerette
et de signalisation modulaires métallique, XB5 à collerette plastique
Harmony® style 4 et 5 Présentation

Composition des gammes XB4 et XB5

Fonctions à contacts : Produits complets Produits à composer à partir des éléments séparés
@@ boutons-poussoirs à impulsion (simple ou double et accessoires communs
touche), coup de poing arrêt d’urgence à verrouillage
brusque, boutons tournants, etc.

Fonctions lumineuses (luminosité normale ou
accrue) :
@@ boutons-poussoirs lumineux, voyants à DEL
intégrée, incandescence et néon, etc.

Fonctions mixtes : Eléments de base et accessoires
@@ BP lumineux affleurant ou dépassant
@@ bouton tournant lumineux SIS-LabelLaLboeBglleiicnSsigeocSlfhstodwroifefftattwuwrceanraérgpreaesatspriooaenfrtcwldraea'éacrterriqeeuateizqitoutenesetadsi etichette
@@ coup de point lumineux.
Accessoires : MeMrloiSndqiGTcueoealrnreiemnDecanique
@@ Nombreuses possibilités de repérage :
porte-étiquette, capsule marquée, logiciel de
conception d'étiquette.

Etanchéité renforcée

@@ Boutons-poussoirs capuchonnés,
voir page J7.
@@ Contacts protégés contre les poussières,
voir page J12.
@@ Soufflets d'étanchéité, voir page J12.
@@ Capot de protection et clé capotée
pour boutons tournants, voir page J10.
@@ Boîtiers pour ambiance sévère,
voir page J16.

Utilisation

Conçue pour l’industrie, cette gamme allie simplicité de mise en œuvre, flexibilité et robustesse.

Caractéristiques communes gamme métallique XB4 gamme plastique XB5

protection contre les chocs électriques selon IEC 60536 classe I classe II

degré de protection selon IEC 60529 IP 66, IP 69 K (bouton tournant)
IP 54 (Arrêts d’urgence à visualisation mécanique d’état)

selon NEMA NEMA type 4X et 13, sauf indications contraires

raccordement borne par vis-étriers
vis frénées garantissant la qualité des connexions électriques
pour les raccordements par connecteur, pour circuit imprimé ou par languettes Faston,
veuillez nous consulter

conformité aux normes IEC/EN 60947-1, IEC/EN 60947-5-1,
IEC/EN 60947-5-4, IEC/EN 60947-5-5,
EN 418 (arrêts d’urgence “à verrouillage brusque”),
EN 81-1 (arrêt d’urgence à visualisation mécanique d’état),
JIS C 4520, UL 508, CSA C22-2 n° 14

caractéristiques assignées d’emploi courant alternatif : bloc standard (simple ou double) à raccordement par vis-étriers :
des fonctions à contacts ou combinées catégorie d’emploi AC-15 A600 : Ue = 600 V et le = 1,2 A ou Ue = 240 V et le = 3 A ou Ue = 120 V et le = 6 A

selon IEC/EN 60947-5-1 courant continu : bloc standard (simple ou double) à raccordement par vis-étriers :
catégorie d’emploi DC-13 Q600 : Ue = 600 V et le = 0,1 A ou Ue = 250 V et le = 0,27 A ou Ue = 125 V et le = 0,55 A

limites de tension des fonctions pour tension nominale (V) 12 V : 10 à 15 c ; 10,2 à 13,8 a
lumineuses simples à DEL intégrée 24 V : 19,2 à 30 c ; 21,6 à 26,4 a
24 à 120 V : 20 à 132 z
48 à 120 V : 40 à 132 a
240 V : 195 à 264 a
