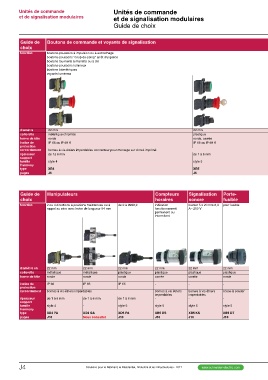

Page 950 - catalogue général SE 2017 (web flip book)

Unités de commande Unités de commande
et de signalisation modulaires et de signalisation modulaires
Guide de choix

Guide de Boutons de commande et voyants de signalisation
choix
boutons-poussoirs à impulsion ou à accrochage
fonction boutons-poussoirs "coup-de-poing" arrêt d’urgence
boutons tournants à manette ou à clé
boutons-poussoirs lumineux
boutons biométriques
voyants lumineux

diamètre 22 mm 22 mm
collerette métallique chromée plastique
forme de tête ronde ronde, carrée
indice de IP 66 ou IP 69 K IP 66 ou IP 69 K
protection
raccordement bornes à vis-étriers imperdables connecteur pour montage sur circuit imprimé de 1 à 6 mm
épaisseur de 1à 6 mm
support style 5
famille style 4
Harmony XB5
type XB4 J6
pages J6

Guide de Manipulateurs de 0 à 9999,9 Compteurs Signalisation Porte-
choix horaires sonore fusible
2 ou 4 directions à positions maintenues ou à
fonction rappel au zéro avec levier de longueur 54 mm indication buzzer 5 x 20 mm 6,3 pour fusible
fonctionnement A - 250 V
permanent ou
intermitent

diamètre en 22 mm 22 mm 22 mm 22 mm 22 mm 22 mm
collerette métallique métallique plastique plastique plastique plastique
forme de tête ronde ronde ronde carrée carrée ronde
IP 66
indice de IP 66 IP 66 - - -
protection de 1 à 6 mm
raccordement bornes à vis-étriers imperdables style 5 bornes à vis étriers bornes à vis étriers cosse à souder
XD5 PA imperdables imperdables
épaisseur de 1 à 6 mm de 1 à 6 mm J10 - - -
support
famille style 4 - style 5 style 5 style 5
Harmony
type XD4 PA XD2 GA XB5 DS XB5 KS XB5 DT
pages J10 Nous consulter J10 J10 J10

J4 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
