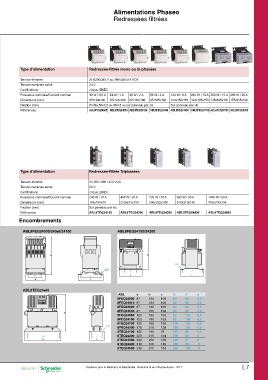

Page 1027 - catalogue général SE 2017 (web flip book)

Alimentations Phaseo
Redressées filtrées

Redressées filtrées

Type d’alimentation Redressée-filtrée mono ou bi-phasées

Tension d’entrée 215/230/245 V ou 385/400/415 VCA
Tension nominale sortie
Certifications 24 V
Puissance nominale/Courant nominal
Dimensions (mm) cULus, ENEC
Fixation (mm)
Références 12 W / 0,5 A 24 W / 1 A 48 W / 2 A 96 W / 4 A 144 W / 6 A 240 W / 10 A 360 W / 15 A 480 W / 20 A

87x124x108 87x124x108 87x142x108 87x165x108 123x153x153 123x185x153 135x185x138 175x215x128

Profilé 35x7,5 ou 35x15 ou sur panneau par vis Sur panneau par vis

ABL8FEQ24005 ABL8FEQ24010 ABL8FEQ24020 ABL8FEQ24040 ABL8FEQ24060 ABL8FEQ24100 ABL8FEQ24150 ABL8FEQ24200

Type d’alimentation Redressée-filtrée Triphasées

Tension d’entrée 3x 380 / 400 / 420 VCA

Tension nominale sortie 24 V

Certifications cULus, ENEC

Puissance nominale/Courant nominal 240 W / 10 A 480 W / 20 A 720 W / 30 A 960 W / 40 A 1440 W / 60 A
310x310x154
Dimensions (mm) 185x190x78 220x215x104 240x252x108 310x310x140
ABL8TEQ24600
Fixation (mm) Sur panneau par vis

Références ABL8TEQ24100 ABL8TEQ24200 ABL8TEQ24300 ABL8TEQ24400

Encombrements

ABL8FEQ24005/240i0/24100 ABL8FEQ24150/24200

E ’
E

E
’ * -
F
* -D
DF

ABL8TEQ24i00 ABL a b c G J ø

*- 8FEQ24005 87 124 108 60 96 5,5
DF
8FEQ24010 87 124 108 60 96 5,5
Encombrements: voir page O14
Protection de la ligne d’alimentation : voir page O14 8FEQ24020 87 142 108 60 96 5,5

8FEQ24040 87 165 108 60 96 5,5

8FEQ24060 123 153 153 82 136 6,5

8FEQ24100 123 185 153 82 136 6,5

8FEQ24150 135 185 138 105 125 6,5
’ 8FEQ24200 175 215 128 135 105 6,5

8TEQ24100 185 190 78 165 58 6,5

8TEQ24200 220 215 104 200 80 8

8TEQ24300 240 252 108 220 87 8

8TEQ24400 310 310 140 260 95 11

8TEQ24600 310 310 154 260 130 11

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 L7
