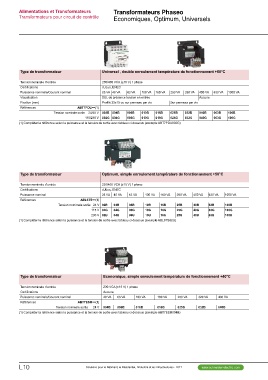

Page 1030 - catalogue général SE 2017 (web flip book)
P. 1030
Alimentations et Transformateurs Transformateurs Phaseo
Transformateurs pour circuit de contrôle Economiques, Optimum, Universels
Type de transformateur Universel , double enroulement température de fonctionnement +60°C
Tension nominale d’entrée 230/400 VCA (±15 V) 1 phase
Certifications cULus, ENEC
Puissance nominale/Courant nominal 25 VA 40 VA 63 VA 100 VA 160 VA 250 VA 320 VA 400 VA 630 VA 1000 VA
Visualisation DEL de présence tension en entrée Aucune
Fixation (mm) Profilé 35x15 ou sur panneau par vis Sur panneau par vis
Références ABT7PDU•••(1)
Tension nominale sortie 24/48 V 002B 004B 006B 010B 016B 025B 032B 040B 063B 100B
115/230 V 002G 004G 006G 010G 016G 025G 032G 040G 063G 100G
(1) Compléter la référence selon la puissance et la tension de sortie avec tableau ci-dessous (exemple ABT7PDU002G)
Type de transformateur Optimum, simple enroulement température de fonctionnement +50°C
Tension nominale d’entrée 230/400 VCA (±15 V) 1 phase
Certifications cULus, ENEC
Puissance nominal 25 VA 40 VA 63 VA 100 VA 160 VA 250 VA 400 VA 630 VA 1000 VA
Références ABL6TS•••(1)
Tension nomimale sortie 2 4 V 02B 04B 06B 10B 16B 25B 40B 63B 100B
115 V 02G 04G 06G 10G 16G 25G 40G 63G 100G
230 V 02U 04U 06U 10U 16U 25U 40U 63U 100U
(1) Compléter la référence selon la puissance et la tension de sortie avec tableau ci-dessous (exemple ABL6TS02U)
Type de transformateur Economique, simple enroulement température de fonctionnement +40°C
Tension nominale d’entrée 230 VCA (±15 V) 1 phase
Certifications Aucune
Puissance nominale/Courant nominal 40 VA 63 VA 100 VA 160 VA 250 VA 320 VA 400 VA
Références ABT7ESM•••(1)
Tension nominale sortie 24 V 004B 006B 010B 016B 025B 032B 040B
(1) Compléter la référence selon la puissance et la tension de sortie avec tableau ci-dessous (exemple ABT7ESM004B)
L10 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
