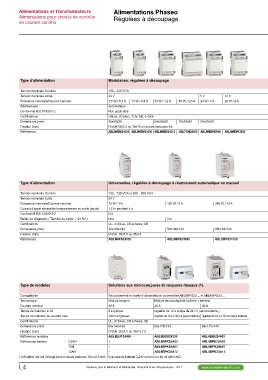

Page 1024 - catalogue général SE 2017 (web flip book)

Alimentations et Transformateurs Alimentations Phaseo
Alimentations pour circuits de contrôle Régulées à découpage
en courant continu

Type d’alimentation Modulaires, régulées à découpage

Tension nominale d’entrée 100…240 VCA

Tension nominale sortie 24 V 5 V 12 V

Puissance nominale/Courant nominal 7,5 W / 0,3 A 15 W / 0,6 A 30 W / 1,2 A 60 W / 2,5 A 20 W / 4 A 25 W / 2 A

Réarmement Automatique

Conformité IEC 61000-3-2 Non applicable

Certifications cULus, cCSAus, TUV, CE, C-Tick

Dimensions (mm) 36x59x90 54x59x90 72x59x90 54x59x90

Fixation (mm) Profilé 35x7,5 ou 35x15 ou sur panneau par vis

Références ABL8MEM24003 ABL8MEM24006 ABL8MEM24012 ABL7RM24025 ABL8MEM05040 ABL8MEM12020

Type d’alimentation Universelles, régulées à découpage à réarmement automatique ou manuel

Tension nominale d’entrée 100…120 VCA et 200…500 VCA
24 V
Tension nominale sortie 72 W / 3 A
1,5 In pendant 4 s
Puissance nominale/Courant nominal Oui 120 W / 5 A 240 W / 10 A
Non
Courant d’appel admissible temporairement en sortie (boost) UL, cCSAus, CB scheme, CE
44x120x143
Conformité IEC 61000-3-2 Profilé 35x7,5 ou 35x15
ABL8RPS24030
Relais de diagnostic ( Tension de sortie > 21,6V ) Oui

Certifications

Dimensions (mm) 56x120x143 85x140x143

Fixation (mm)

Références ABL8RPS24050 ABL8RPS24100

Type de modules Solutions aux microcoupures et coupures réseaux (1).

Compatibilité Raccordement en sortie d’alimentations universelles ABL8RPS24… et ABL8WPS24…

Technologie Module tampon Module de sauvegarde batterie + batterie

Courant nominal 40 A 20 A 40 A

Temps de maintien à 1A 2 s typique réglable de 10 s à plus de 24 H ( selon batterie )

Temps de maintien au courant max 100 ms typique réglable de 10 s à 30 mn (selon batterie) réglable de 10 s à 10 mn (selon batterie)

Certifications UL, cCSAus, CB scheme, CE

Dimensions (mm) 85x140x146 86x175x143 86x175x143

Fixation (mm) Profilé 35x7,5 ou 35x15 (1)

Références modules ABL8BUF24400 ABL8BBU24200 ABL8BBU24400

Références batterie 3,2AH – ABL8BPK24A03 ABL8BPK24A03

7AH – ABL8BPK24A07 ABL8BPK24A07

12AH – ABL8BPK24A12 ABL8BPK24A12

(1) Fixation sur rail Oméga sauf modules batteries 7AH et 12AH. Pour module batterie 3,2AH prévoir un kit réf ABL1A02.
