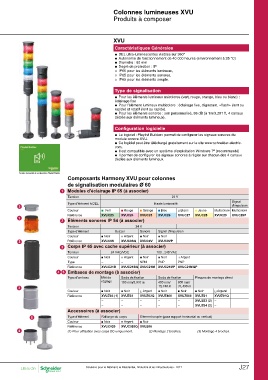

Page 973 - catalogue général SE 2017 (web flip book)

Colonnes lumineuses XVU
Produits à composer

XVU

Caractéristiques Générales

@@ DEL ultra-luminescentes visibles sur 360°
@@ Autonomie de fonctionnement de 40 000 heures (environnement à 25 °C)
@@ Diamètre : 60 mm
@@ Degré de protection : IP
__ IP65 pour les éléments lumineux,
__ IP65 pour les éléments sonores,
__ IP65 pour les éléments souple.

Type de signalisation

@@ Pour les éléments lumineux unicolores (vert, rouge, orange, bleu ou blanc) :
éclairage fixe
@@ Pour l’élément lumineux multicolore : éclairage fixe, clignotant, «flash» (lent ou
rapide) et rotatif (lent ou rapide).
@@ Pour les éléments sonores : son personnalisé, 86 dB (à 1m/3,281 ft, 4 canaux
dédiés aux éléments lumineux).

Configuration logicielle

@@ Le logiciel «Playlist Builder» permet de configurer les signaux sonores du
module sonore XVU.
@@ Ce logiciel peut être téléchargé gratuitement sur le site www.schneider-electric.
com.
@@ Il est compatible avec un système d’exploitation Windows 7® (recommandé)
@@ Il permet de configurer les signaux sonores à régler sur chacun des 4 canaux
dédiés aux éléments lumineux.

Fenêtre du logiciel de configuration Playlist Builder

Composants Harmony XVU pour colonnes

de signalisation modulaires Ø 60

1 Modules d'éclairage IP 65 (à associer)

Tension 24 V

Type d'élément à DEL Haute luminosité Signal
3 d'impulsion

Couleur b Vert b Rouge b Orange b Bleu v Blanc b Jaune Multicolore Multicolore

Référence XVUC23 XVUC24 XVUC25 XVUC26 XVUC27 XVUC28 XVUC29 XVUC29P
1 2 Éléments sonores IP 54 (à associer)

Tension 24 V

Type d’élément Buzzer Sonore Signal d'impulsion

Couleur ■ Noir ■ Argent ■ Noir ■ Noir

2 Référence XVUC9S XVUC9SQ XVUC9V XVUC9VP

3 Corps IP 65 avec cache supérieur (à associer)

Tension 24 VAC/VDC 100...240 VAC

Couleur ■ Noir ■ Argent ■ Noir ■ Noir ■ Argent

Type – – NPN PNP PNP

Référence XVUC21B XVUC21BQ XVUC21M XVUC21MP XVUC21MQP

4 5 Embases de montage (à associer)

Type d'embase Mât de Socle de fixation Socle de fixation Plaques de montage direct

réglage 100 mm/3,937 in 400 mm/ 800 mm/

3 15,748 in 31,496 in
Couleur ■ Noir ■ Noir ■ Argent ■ Noir ■ Noir ■ Noir ■ Argent

Référence XVUZ05 (1) XVUZ02 XVUZ02Q XVUZ400 XVUZ800 XVUZ01 XVUZ01Q

– – – – – XVUZ03 (2) –

– – – – – XVUZ04 (3) –

Accessoires (à associer)

5 Type d’élément Rallonge du corps Élément souple (pour support horizontal ou vertical)

Couleur ■ Noir ■ Argent ■ Noir

Référence XVUC020 XVUC020Q XVUZ06

4 (1) Pour utilisation avec corps DC uniquement. (2) Montage 2 broches. (3) Montage 4 broches.
