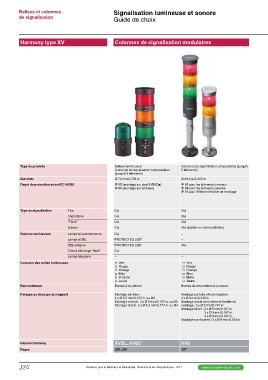

Page 970 - catalogue général SE 2017 (web flip book)

Balises et colonnes Signalisation lumineuse et sonore
de signalisation Guide de choix

Harmony type XV Colonnes de signalisation modulaires

Type de produits Balises lumineuses Colonnes de signalisation composables (jusqu'à
Colonnes de signalisation composables 5 éléments)
Diamètre (jusqu'à 5 éléments)
Degré de protection selon IEC 60529 Ø 60 mm/2,362 in.
Ø 70 mm/2,756 in.
IP 65 pour les éléments lumineux
IP 65 (montage sur pied XVBZ0p) IP 54 pour les éléments sonores
IP 66 (montage sur embase) IP 55 pour l’élément flexible de montage

Type de signalisation Fixe Oui Oui
Clignotante Oui Oui
“Flash” Oui Oui
Sonore Oui Oui (buzzer ou voix modifiable)

Sources lumineuses Lampe à incandescence Oui –
Lampe à DEL “PROTECTED LED” –
DEL intégrée “PROTECTED LED” Oui
Tube à décharge “flash” Oui –
Lampe halogène – –
v Vert v Vert
Couleurs des unités lumineuses v Rouge v Rouge
v Orange v Orange
Raccordement v Bleu v Bleu
Perçage ou découpe du support v Incolore v Blanc
v Jaune v Jaune
Bornes à vis-étriers Bornes de raccordement à ressort

Montage sur tube : Montage sur tube et tube réglable :
4 x Ø 5,5 mm/0,217 in. ou M5 4 x Ø 6 mm/0,236 in.
Montage vertical : 3 x Ø 5 mm/0,197 in. ou M5 Montage mural avec élément flexible de
Montage direct : 2 x Ø 4,5 mm/0,177 in. ou M4 montage : 3 x Ø 5 mm/0,197 in.
Montage direct : 2 x Ø 5 mm/0,197 in.

3 x Ø 5 mm/0,197 in.
4 x Ø 5 mm/0,197 in.
Montage sur équerre : 2 x Ø 9 mm/0,354 in.

Gamme Harmony XVBL, XVBC XVU
Pages
J28, J26 J27
J24
