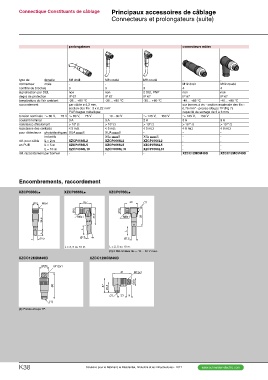

Connectique Constituants de câblage Principaux accessoires de câblage
Connecteurs et prolongateurs (suite)

prolongateurs connecteurs mâles

type de femelle M8 droit M8 coudé M8 coudé - -

connecteur mâle - - - M12 droit M12 coudé

nombre de broches 3 3 3 4 4

signalisation par DEL non non 2 DEL PNP non non

degré de protection IP 67 IP 67 IP 67 IP 67 IP 67

température de l'air ambiant -35… +80 °C -35… +80 °C -35… +80 °C -40… +85 °C -40... +85 °C

raccordement par câble ø 4,2 mm, sur bornes à vis - section maximale des fils :
section des fils : 3 x 0,22 mm2 0,75 mm2 - presse-étoupe 7P (Pg 7)
PUR bague métallique capacité de serrage de 3 à 6 mm
tension nominale a 60 V, a 75 V a 60 V, a 75 V a 10…30 V a 125 V, a 150 V a 125 V, a 150 V

courant nominal 3 A 3 A 2 A 3 A 3 A

résistance d'isolement > 109 W > 109 W > 109 W > 1012 W > 1012 W

résistance des contacts i 5 mW i 5 mW i 5 mW i 8 mW i 8 mW

pour détecteurs photoélectriques XUA iiiiiS XUA iiiiiS - - -

inductifs - XSi iiiiiS XSi iiiiiS - -

réf. pour câble L = 2 m XZCP0566L2 XZCP0666L2 XZCP0766L2 - -

en PUR L = 5 m XZCP0566L5 XZCP0666L5 XZCP0766L5 - -

L = 10 m XZCP0566L10 XZCP0666L10 XZCP0766L10 - -

réf. raccordement par bornier - - - XZCC12MDM40B XZCC12MCM40B

Encombrements, raccordement

XZCP0566Li XZCP0666Li XZCP0766Li

Ø10 M8x1 19,7 20 (1)

Ø10 Ø10M8x1
27,9 L
L 34,6 M8x1
28
L

Ø7,5 Ø7,5 Ø7,5

L = 2, 5 ou 10 m. L = 2, 5 ou 10 m.
(1) 2 DEL limitées de c 10… 30 V maxi.

XZCC12MDM40B XZCC12MCM40B

Ø20 M12x1

41 M12x1

60
37
20,5

Ø20

(1) 23 9

(1)
(1) Presse-étoupe 7P.
