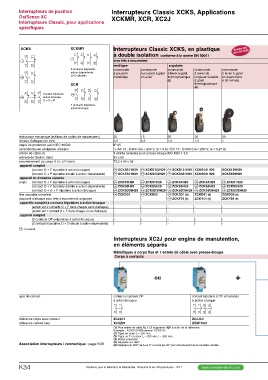

Page 1010 - catalogue général SE 2017 (web flip book)

Interrupteurs de position Interrupteurs Classic XCKS, Applications
OsiSense XC XCKMR, XCR, XC2J
Interrupteurs Classic, pour applications
spécifiques

XCKS XCKMR àIndteorurublpeteisuorslatCiolansscoincforXmCe àKlaSn,oremne EpN l5a00s4t1i que (sEen lotnréEeN I5S02O62)

14 13 14 13 12 11
22 21 22 21 22 21
12 11
22 21
avec tête à mouvement

rectiligne angulaire
2 contacts bipolaires
Oac+tiOonddéécapleénsdante commande commande commande commande commande
à poussoir à poussoir à galet à levier à galet à levier de à levier à galet
métallique en acier thermoplastique longueur variable en elastomère
(6) à galet ø 50 mm (6)
XCR thermoplastique
(6)
14 13
32 31 Contact tripolaire 22 21
22 21 action brusque 14 13
14 13 O+O+F 22 21

2 contacts bipolaires
action brusque

endurance mécanique (millions de cycles de manœuvres) 25 15 20 20 20

vitesse d'attaque (en m/s) 0,5 0,5 1,5 1,5 1

degré de protection selon IEC 60529 IP 65

caractéristiques assignées d'emploi a AC 15 ; A 300 (Ue = 240 V, Ie = 3 A) / DC 13 ; Q 300 (Ue = 250 V, Ie = 0,27 A)

entrée de câble (1) 1 entrée taraudée pour presse-étoupe ISO M20 x 1,5

entraxe de fixation (mm) 30 x 60

encombrement du corps H x L x P (mm) 72,5 x 40 x 36

appareil complet

(contact O + F bipolaire à action brusque) XCKS101H29 XCKS102H29 XCKS131H29 XCKS141H29 XCKS139H29

(contact O + F bipolaire décalé à action dépendante) XCKS501H29 XCKS502H29 XCKS531H29 XCKS541H29 XCKS539H29

appareil en éléments séparés

corps (contact O + F bipolaire à action brusque) ZCKS1H29 ZCKS1H29 ZCKS1H29 ZCKS1H29 ZCKS1H29

(contact O + F bipolaire décalé à action dépendante) ZCKS5H29 ZCKS5H29 ZCKS5H29 ZCKS5H29 ZCKS5H29

(contact O + O + F tripolaire à action brusque) ZCKSD39H29 ZCKSD39H29 ZCKSD39H29 ZCKSD39H29 ZCKSD39H29

tête associée complète ZCKD01 ZCKD02 ZCKD31 (6) ZCKD41 (6) ZCKD39 (6)

dispositif d'attaque pour tête à mouvement angulaire - - ZCKY31 (6) ZCKY41 (6) ZCKY39 (6)

appareils complet à contacts bipolaires à action brusque

(action sur 2 contacts O + F dans chaque sens d'attaque) - - - - -

(action sur 1 contact O + F dans chaque sens d'attaque) - - - - -

appareil complet

(2 contacts OF unipolaires à action brusque) - - - - -

(2 contacts bipolaires O + O décalé à action dépendante) - - - - -

Positivité.

Interrupteurs XC2J pour engins de manutention,
en éléments séparés

Métalliques à corps fixe et 1 entrée de câble avec presse-étoupe
Corps à contacts

type de contact ou +

contact unipolaire OF contact bipolaire 2 OF simultanés
à action brusque à action brusque

14 13
12 11
14 13
12 11
24 23
22 21

référence corps avec contact ZC2JC1 ZC2JC2
référence contact seul
XCKZ01 XESP1021
Association interrupteurs / connectique : page K43
(1) Pour entrée de câble Pg 13,5 supprimer H29 à la fin de la référence.
Exemple : XCKS101H29 devient XCKS101.
(2) Tiges en acier L = 200 mm.
(3) Tiges en T en acier L = 200 mm, l = 300 mm.
(4) Boitîer polyester.
(5) Réglable sur 360°.
(6) Réglage sur 360° de 5 en 5° ou tous les 90° par retournement de la rondelle crantée.

K34 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
