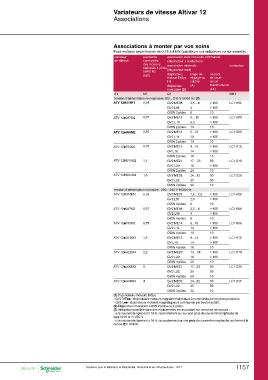

P. 929
Variateurs de vitesse Altivar 12
Associations
Associations à monter par vos soins
Pour moteurs asynchrones de 0,18 à 4 kW (variateurs sur radiateurs ou sur semelle).
variateur puissance association avec circuit de commande
de vitesse normalisée
(disjoncteur + contacteur)
d5t(rk0eiWp/sh6)ma0soHétzseu4rspôlesmad(dsisoissjtoojeoncunciractTtetieeouuSnr-rymsseinuilm)rpélaaglgelaegdeeou
contacteur
(1) calibre courant
de court-
circuit
maximum Icu
disjoncteur (A)
(kA)
modulaire (2)
A1 M1 Q1 KM1
tension d’alimentation monophasée 200…240 V 50/60 Hz (3)
ATV 12H018F1 0,18 GV2 ME08 2,5…4 > 100 LC1 K09
GV2 L08 4 > 100
C60N 2 pôles 6 10
ATV 12p037M2 0,37 GV2 ME14 6…10 > 100 LC1 K09
GV2 L10 6,3 > 100
C60N 2 pôles 10 10
ATV 12p055M2 0,55 GV2 ME14 6...10 > 100 LC1 K09
GV2 L14 10 > 100
C60N 2 pôles 10 10
ATV 12p075M2 0,75 GV2 ME16 9...14 > 100 LC1 K12
GV L16 14 > 100
C60N 2 pôles 16 10
ATV 12HU15M2 1,1 GV2 ME21 17…23 50 LC1 D18
GV2 L20 18 > 100
C60N 2 pôles 20 10
ATV 12HU22M2 1,5 GV2 ME32 24...32 50 LC1 D25
GV2 L22 25 50
C60N 2 pôles 32 10
tension d’alimentation triphasée : 200…240 V 50/60 Hz
ATV 12H018M3 0,18 GV2 ME07 1,6…2,5 > 100 LC1 K09
GV2 L07 2,5 > 100
ATV 12p037M3 0,37 C60N 4 pôles 6 10 LC1 K09
GV2 ME08 2,5…4 > 100
GV2 L08 4 > 100
ATV 12p075M3 0,75 C60N 4 pôles 6 10 LC1 K09
GV2 ME14 6...10 > 100
GV2 L14 10 > 100
ATV 12pU15M3 1,5 C60N 4 pôles 10 10 LC1 K12
GV2 ME16 9...14 > 100
GV L16 14 > 100
ATV 12pU22M3 2,2 C60N 4 pôles 16 10 LC1 D18
GV2 ME20 13…18 > 100
GV2 L20 18 > 100
ATV 12pU30M3 3 C60N 4 pôles 20 10 LC1 D25
GV2 ME21 17...23 50
GV2 L22 25 50
ATV 12pU40M3 4 C60N 4 pôles 20 10 LC1 D25
GV2 ME32 24...32 50
GV2 L22 25 50
C60N 4 pôles 32 10
(1) Disjoncteurs-moteurs TeSys :
- GV2 MEpp : disjoncteurs-moteurs magnéto-thermiques à commande par boutons poussoirs
- GV2 Lpp : disjoncteurs-moteurs magnétiques à commande par bouton rotatif.
(2) Disjoncteur modulaire C60N 2 pôles ou 4 pôles.
(3) Intégration possible dans des équipements se raccordant sur une prise de courant :
- si le courant de ligne est y 16 A, raccordement sur sur une prise de courant monophasée de
type10/16 A z 250 V
- si le courant de ligne est > 16 A, raccordement sur une prise de courant monophasée conforme à la
norme IEC 60309.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I157
